主要特點與功能：

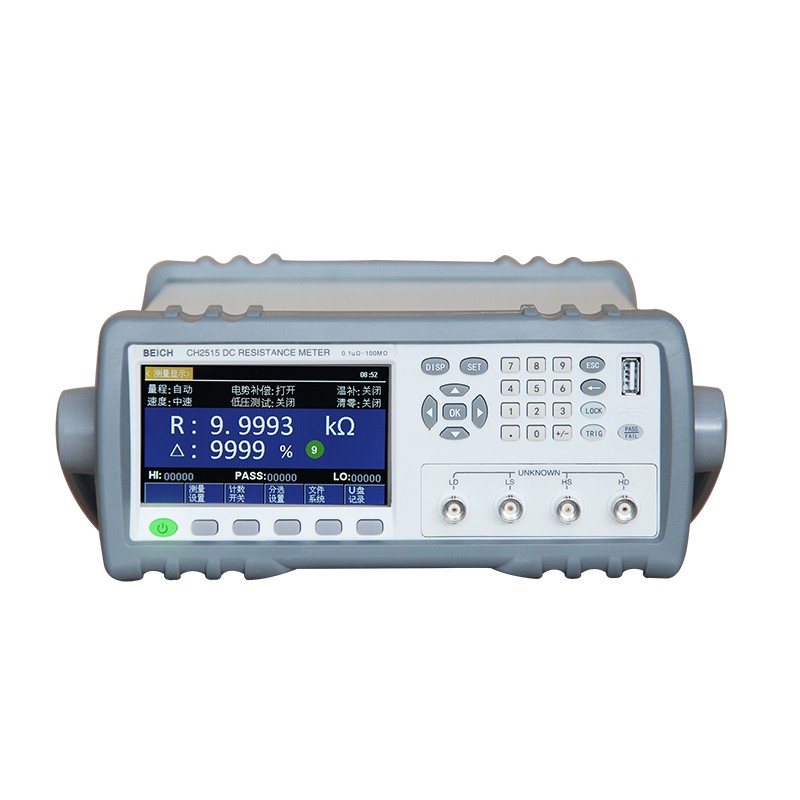

便于查看的顯示/直觀的操作性：高亮度、超清晰4.3寸彩色LCD顯示；操作易學，直觀使用；
基本設置操作簡單，直讀、百分比誤差和分選結果；多種參數同時顯示。
比較器判斷燈直接顯示，勿需查看屏幕，作業效率得以提高。

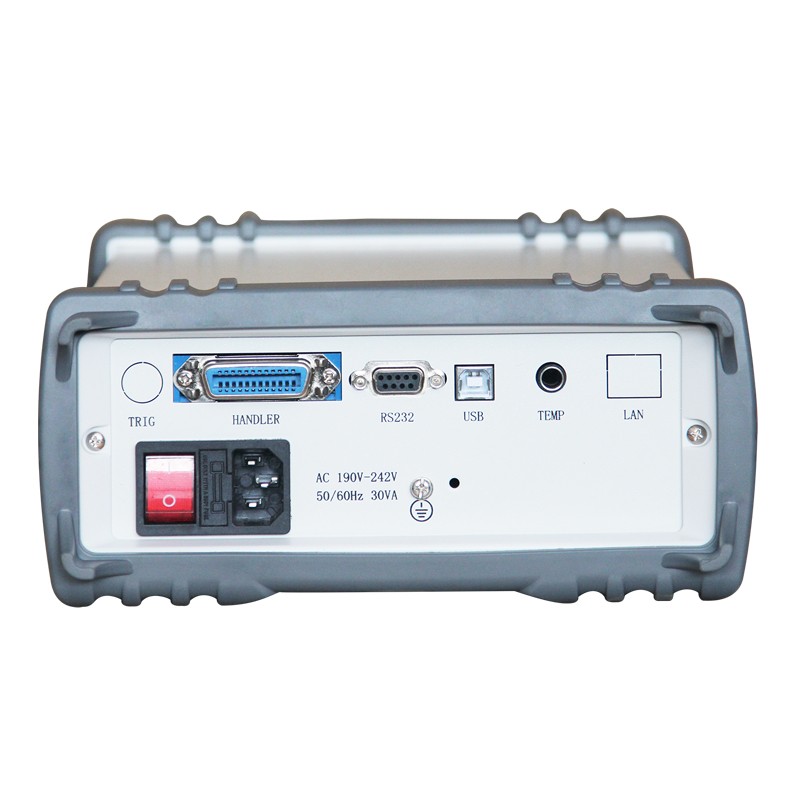

豐富的接口，Handler接口、RS232接口、RS485接口（選配）、USB HOST、USB DEVICE
高精度溫度測試功能：可通過溫度傳感器進行溫度測試。
可靠的接觸檢測功能，可自動檢測測試端是否連接良好，避免誤判
低電壓測試功能，有效量程：2Ω，20Ω。測試電壓≤60mV。
校正功能：全量程短路清零功能。
比較器（分選）功能：內建有12檔分選數據，可對被測件進行HI/LOW判斷
熱電勢消除：可對熱電勢進行消除，最小化熱電勢影響，提高小電阻測試精度。
超高速、超高精度測量，可提高生產效率。測試速度：快速：100次/秒 中速：25次/秒慢速：10次/秒 精測：4次/秒
可靠的4端子測量。
低電阻量程下的配線電阻允許值1.5Ω；即使在1A的測量電流量程下，也可輕松的延長測試電纜
CH2515/A 測試精度: 測試電流準確度： 5%采樣速度：快速：約 100 次/秒；中速：約 25 次/秒；慢速：約 10 次/秒；精測：4 次/秒。 測試范圍: CH2515： 0.1ｕ Ω ～ 110MΩ ； CH2515A： 1ｕ Ω ～ 20MΩ
| 量程 | 量程顯示值 | %Rd + %Fs | 測試電流 | 測試端開路 電壓 | ||
| 快速 | 中速、慢速 | |||||
| 1 | 20mΩ | 20.0000mΩ | 0.2±0.0025 | 0.1±0.0025 | 1A ±5% | 5V |
| 2 | 200mΩ | 200.000mΩ | 0.2±0.002 | 0.1±0.002 | 1A ±5% | 5V |
| 3 | 2Ω | 2.00000Ω | 0.05±0.002 | 0.02±0.002 | 100mA ±5% | 5V |
| 4 | 20Ω | 20.0000Ω | 0.05±0.002 | 0.02±0.002 | 10mA ±5％ | 5V |
| 5 | 200Ω | 200.000Ω | 0.02±0.002 | 0.01±0.002 | 1mA ±5％ | 5V |
| 6 | 2KΩ | 2000.00Ω | 0.02±0.002 | 0.01±0.002 | 1mA ±5％ | 5V |
| 7 | 20KΩ | 20.0000KΩ | 0.02±0.002 | 0.01±0.002 | 100uA ±5％ | 5V |
| 8 | 200KΩ | 200.000KΩ | 0.05±0.002 | 0.02±0.002 | 10uA ±5％ | 5V |
| 9 | 2MΩ | 2000.00KΩ | 0.1±0.003 | 0.025±0.003 | 1uA ±5％ | 5V |
| 10 | 110MΩ | 110.00MΩ | 1±0.005 | 0.5±0.005 | 恒壓 | 8V |
CH2515/A 低電壓測試精度
| 量程 | 量程顯示值 | %Rd + %Fs | 測試電流 | 測試端開路 電壓 | ||
| 快速 | 中速、慢速 | |||||
| 1 | 2Ω | 2.00000Ω | 0.05±0.002 | 0.02±0.002 | 10mA ±5% | 60mV |
| 2 | 20Ω | 20.0000Ω | 0.05±0.002 | 0.02±0.002 | 1mA ±5％ | 60mV |
1) 溫度測量
| 量程范圍 | -10℃~99.9℃ | |
| 分辨率 | 0.1℃ | |
| 準確度 | 0.1℃+0.25%×Tx |
