主要特點：
采用ARM處理器配合高速采樣AD，系統運行流暢操作得心應手。
360V寬電壓輸入，適用范圍更廣，可以廣泛應用于非隔離電源測試。

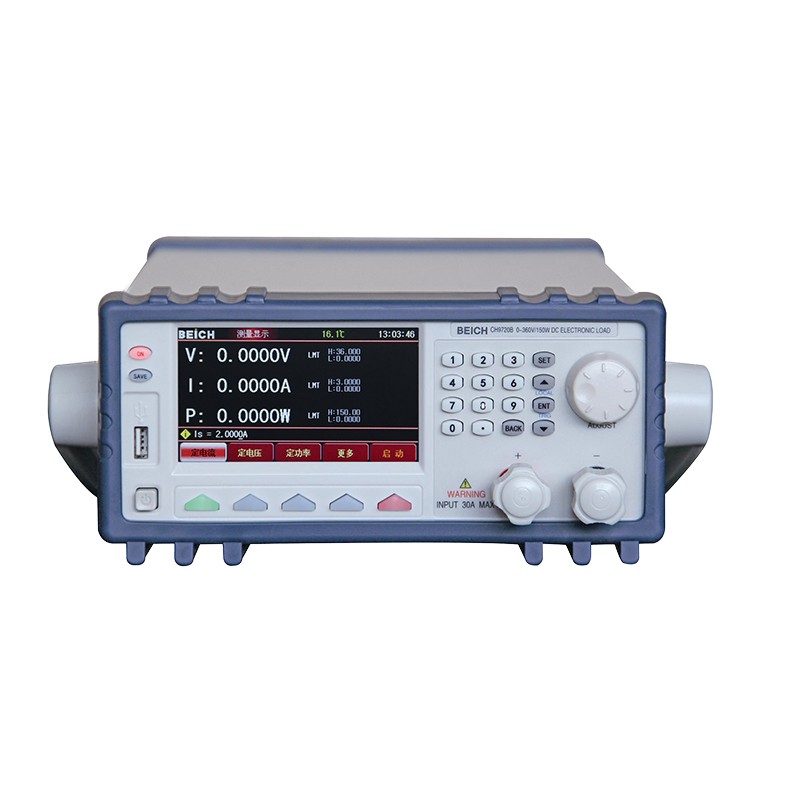

4.3寸TFT彩屏顯示參數全面，清晰直觀，支持中英文操作界面。
U盤軟件更新，U盤數據保存及屏幕截圖功能（CH9720BU/9720CU）。
更高的動態響應速度，應對高速電源測試。

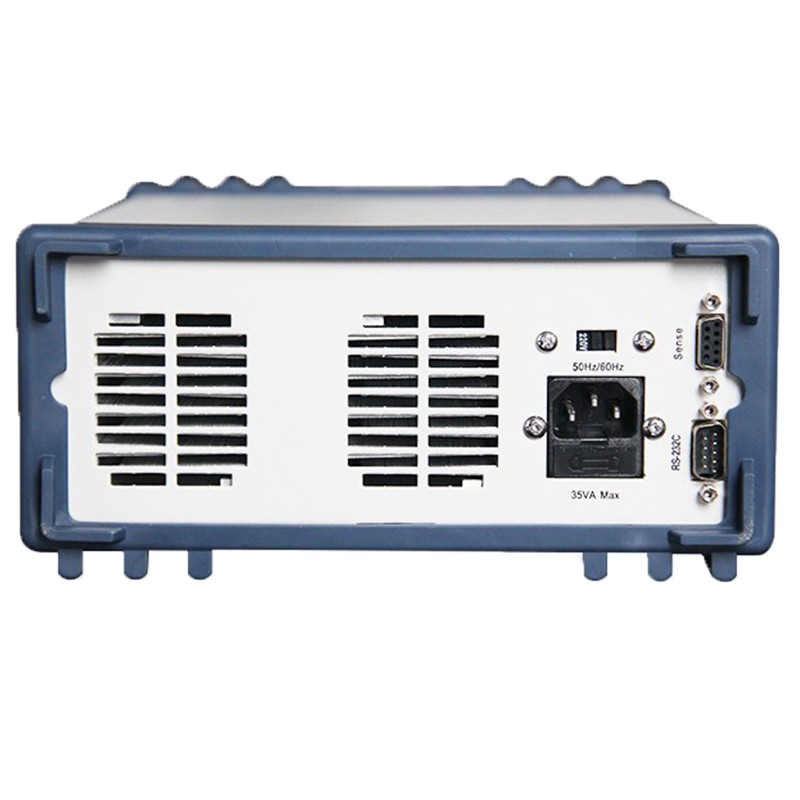

標準RS232接口，不用專用電纜即可與電腦聯機。
用戶可以隨意購買標準RS232轉USB接口，不需要專門購買廠家專用連接器，為用戶節省成本。
主要技術指標：
型號 | CH9720B | CH9720BU | CH9720C | CH9720CU | |
額定值 | 輸入電壓 | 0~360V | |||
輸入電流 | 1mA~30A | ||||
輸入功率 | 150W | 300W | |||
量程 | 精度 | 分辨率 | |||
負載精度 | 0-36V | ±（0.05%+0.03%FS） | 1mV | ||
0-360V | ±（0.05%+0.03%FS） | 10 mV | |||
0-3A | ±（0.05%+0.05%FS） | 0.1 mA | |||
0-30A | ±（0.05%+0.05%FS） | 1 mA | |||
定電壓模式 | 1.5V-36V | ±（0.05%+0.03%FS） | 1mV | ||
1.5V-360V | ±（0.05%+0.03%FS） | 10mV | |||
定電流模式 | 0-3A | ±（0.05%+0.05%FS） | 0.1 mA | ||
0-30A | ±（0.05%+0.05%FS） | 1mA | |||
定電阻模式 | 0.05Ω-5Ω | ±（0.2%+0.2%FS） | 0.001Ω | ||
0.5Ω-50Ω | ±（0.1%+0.1%FS） | 0.01Ω | |||
5Ω-500Ω | ±（0.1%+0.1%FS） | 0.1Ω | |||
500Ω-5KΩ | ±（1%+1%FS） | 1Ω | |||
定功率模式 | 0-50W | ±（0.1%+0.1%FS） | 1 mW | ||
0-150W | ±（0.1%+0.1%FS） | 10 mW | |||
0-300W | ±（0.1%+0.1%FS） | 0.1 W | |||
電壓測量精度 | 0-9.9999V | ±（0.05%+0.03%FS） | 0.1mV | ||
10.000-99.999V | ±（0.05%+0.03%FS） | 1mV | |||
100.00-360.00V | ±（0.05%+0.03%FS） | 10mV | |||
電流測量精度 | 0-9.9999A | ±（0.05%+0.05%FS） | 0.1 mA | ||
10.000-30.000 | ±（0.05%+0.05%FS） | 1mA | |||
電池測試功能 | 輸入電壓= 0.8-360V 最大容量= 999A/H | ||||
動態測試模式 | T1&T2（A值或B值測試時間）：0.05mS-999S 誤差＜2.5% + 0.05mS | ||||
保護范圍 | ＞額定條件5% | ||||
輸入端阻抗 | ≥200KΩ | ||||
外形尺寸 | W*H*D 230mm*100mm*350mm | ||||
重量 | CH9720B/BU約6Kg CH9720C/CU約6.5Kg | ||||
其他功能列表簡述：
型號 | CH9720B | CH9720BU | CH9720C | CH9720CU |
電壓范圍 | 360V | |||
顯示方式 | 4.3寸TFT彩屏 | |||
系統及菜單語言 | 中英文可選 | |||
電流范圍 | 30A | |||
功率范圍 | 150W | 300W | ||
基本測量精度 | 0.05% | |||
顯示分辨率 | 0.1mV/0.1mA | |||
基本測量模式 | CC,CV,CR,CP,SHORT | |||
CR-LED測試模式 | 有 | |||
電池測試模式 | 有 | |||
編程列表測試 | 有 | |||
遠端測量功能 | 有 | |||
動態測試時間 | 20KHz/0.05ms | |||
電池放電曲線顯示 | 有 | |||
PASS/FAIL信號輸出 | 有 | |||
U盤固件升級功能 | 有 | |||
U盤數據存儲及截屏 | 無 | 有 | 無 | 有 |
RS232C接口 | 標準全隔離232接口，普通連接線 | |||
USB接口選配 | 普通232轉USB接口 | |||
操作視頻：
CH9720B/CH9720C系列列表操作視頻
http://v.youku.com/v_show/id_XMzE0OTk3NDQxMg==.html?spm=a2h3j.8428770.3416059.1
CH9720B/CH9720C系列電池放電操作視頻
http://v.youku.com/v_show/id_XMzE0OTk4MDQ5Ng==.html?spm=a2h3j.8428770.3416059.1
CH9720B/CH9720C系列基礎測試操作視頻
http://v.youku.com/v_show/id_XMzE1MDAwNTU3Mg==.html?spm=a2h3j.8428770.3416059.1
CH9720B/CH9720C系列菜單操作視頻
http://v.youku.com/v_show/id_XMzE1MDAwMDA1Ng==.html?spm=a2h3j.8428770.3416059.1
CH9720B/CH9720C系列文件列表操作視頻
http://v.youku.com/v_show/id_XMzE0OTk5NzAxMg==.html?spm=a2h3j.8428770.3416059.1
CH9720B/CH9720C系列極限設置與系統設置操作視頻
http://v.youku.com/v_show/id_XMzE1MDAxMTc2NA==.html?spm=a2h3j.8428770.3416059.1
